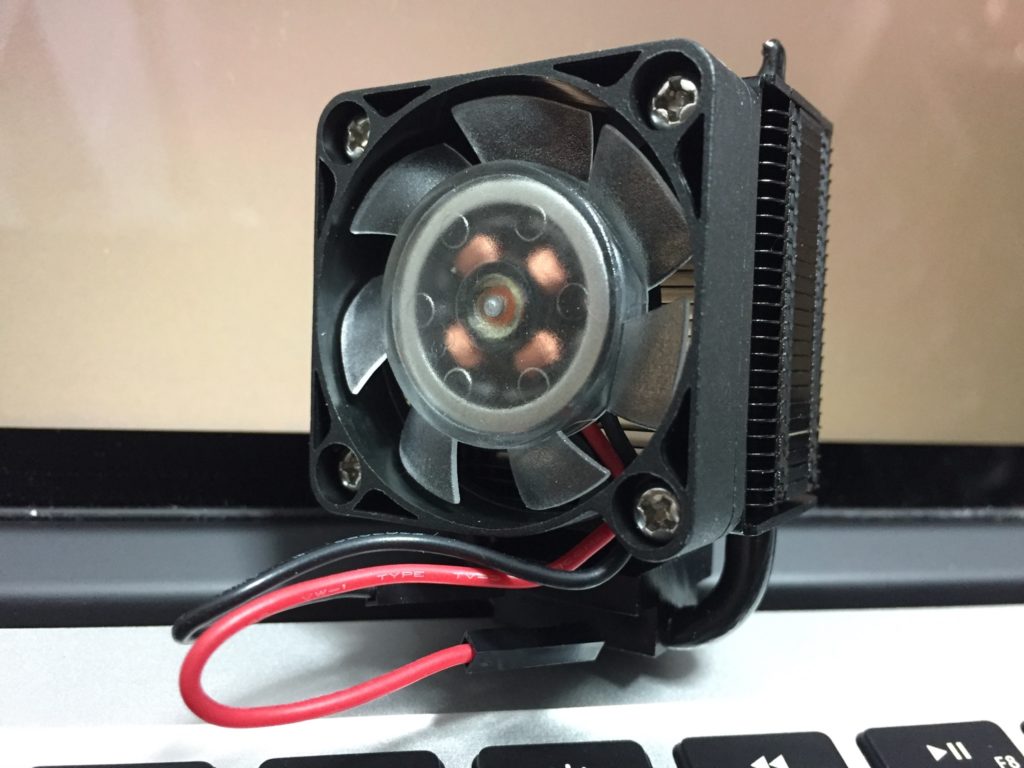

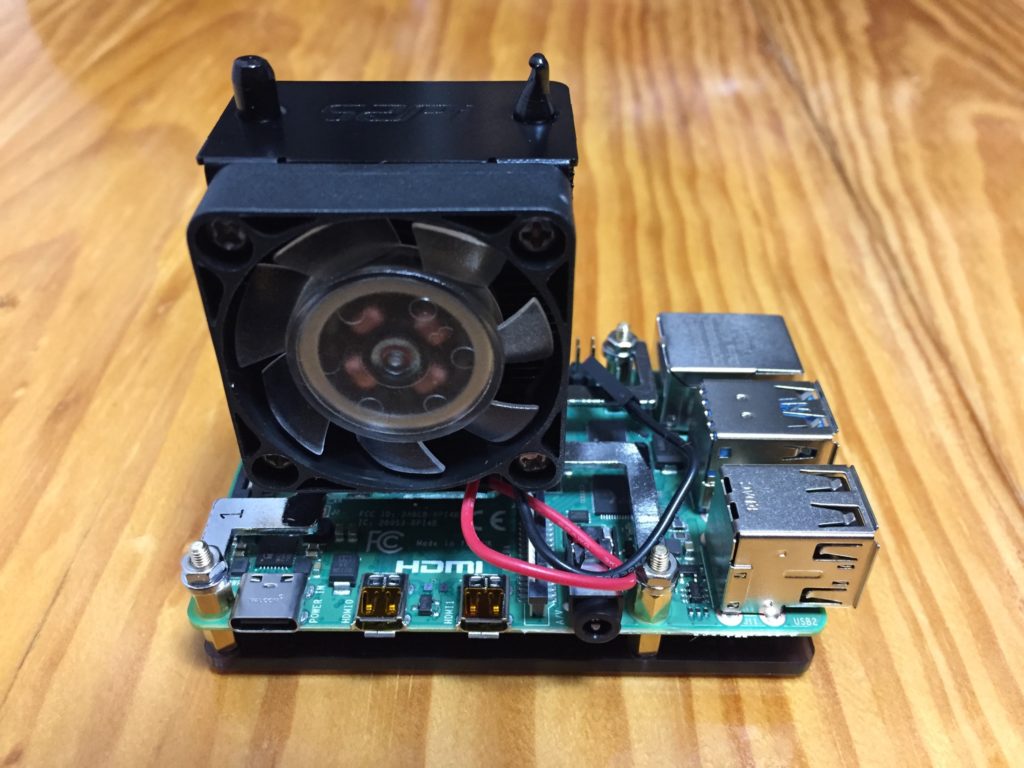

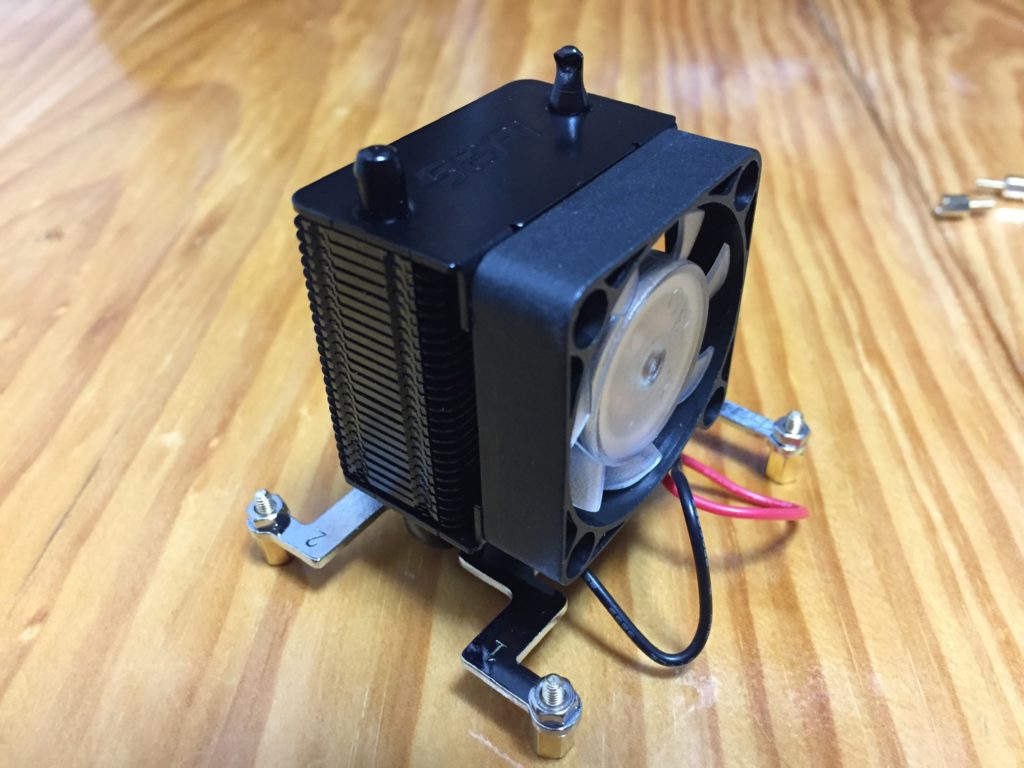

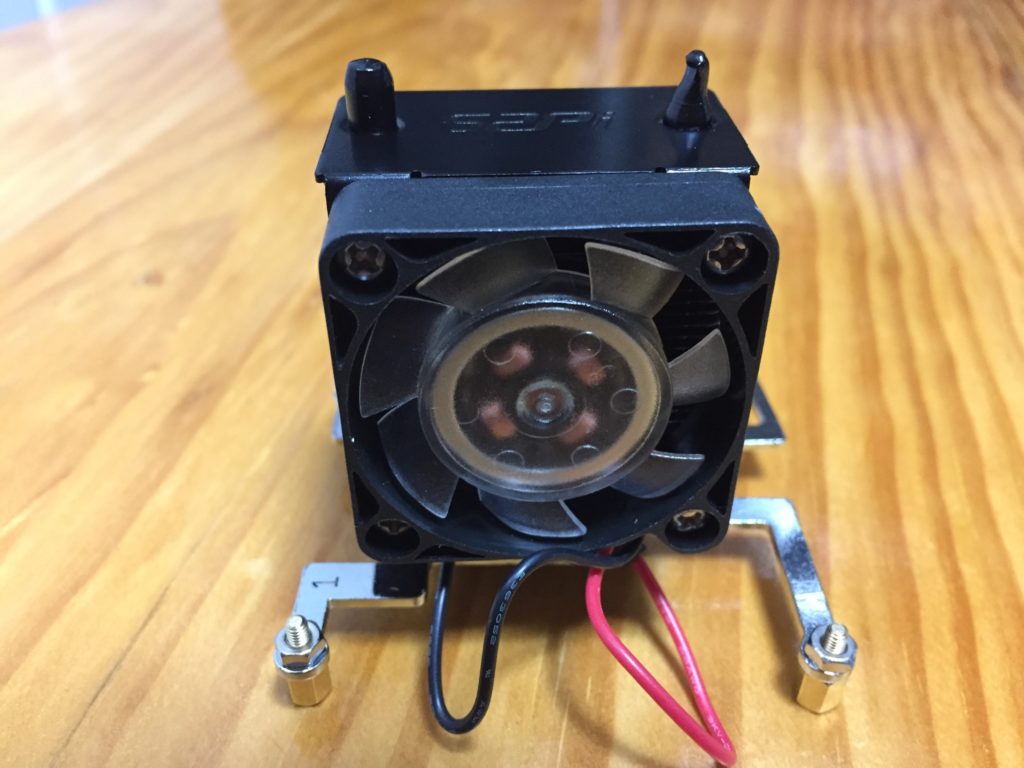

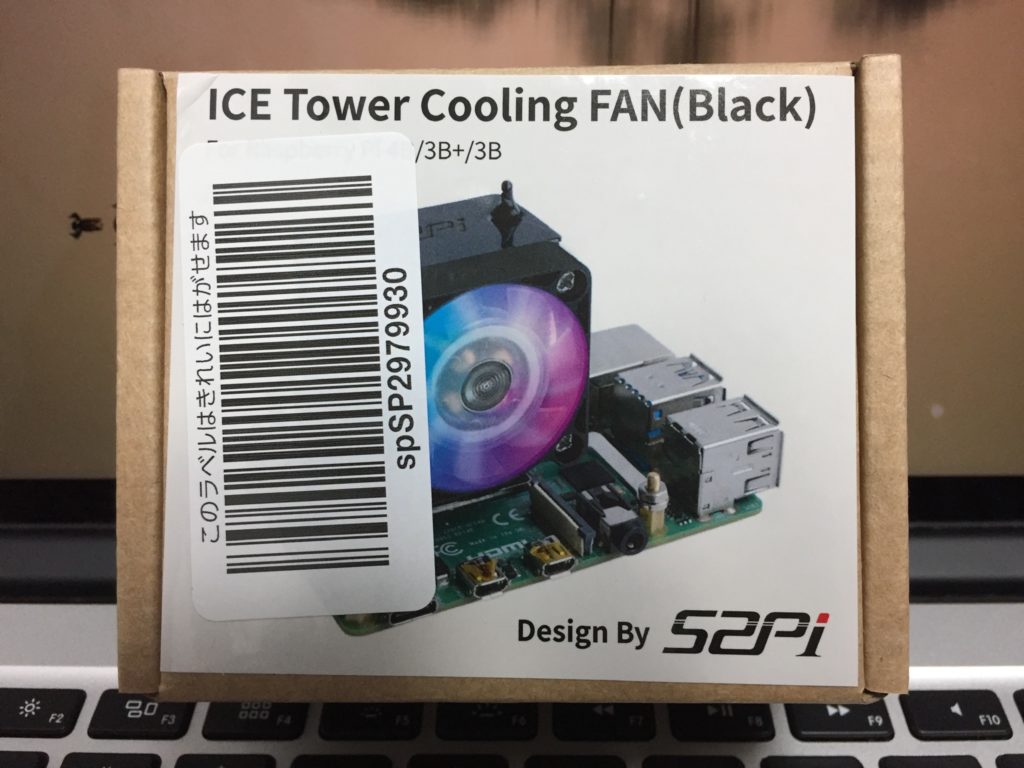

まあ、この見た目で冷えなけりゃ嘘。
見た目通りに究極の冷却性能であった。
ヒートシンクなのでRPi4基盤保護は期待出来ないが、クロックアップ等廃熱が重要な場合は最強のアイテム。

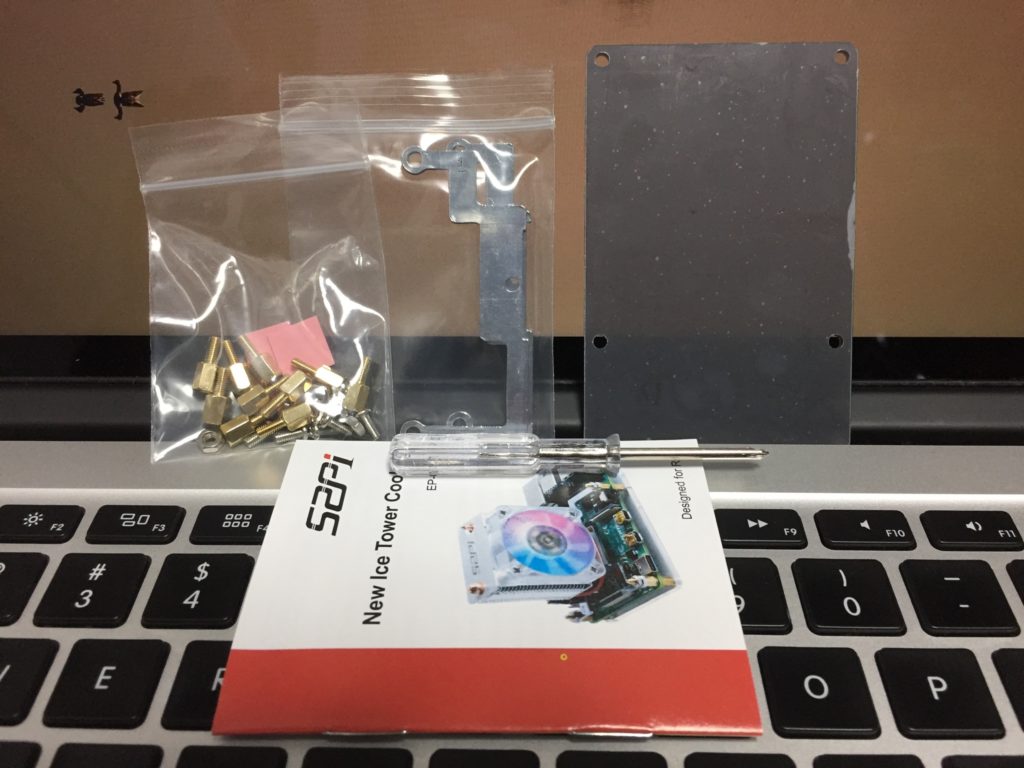

同梱物
このセットにはボード下を覆うプレートが付属
足用のシートを付けないと、机とか傷つけないかと少し心配。
冷却性能計測

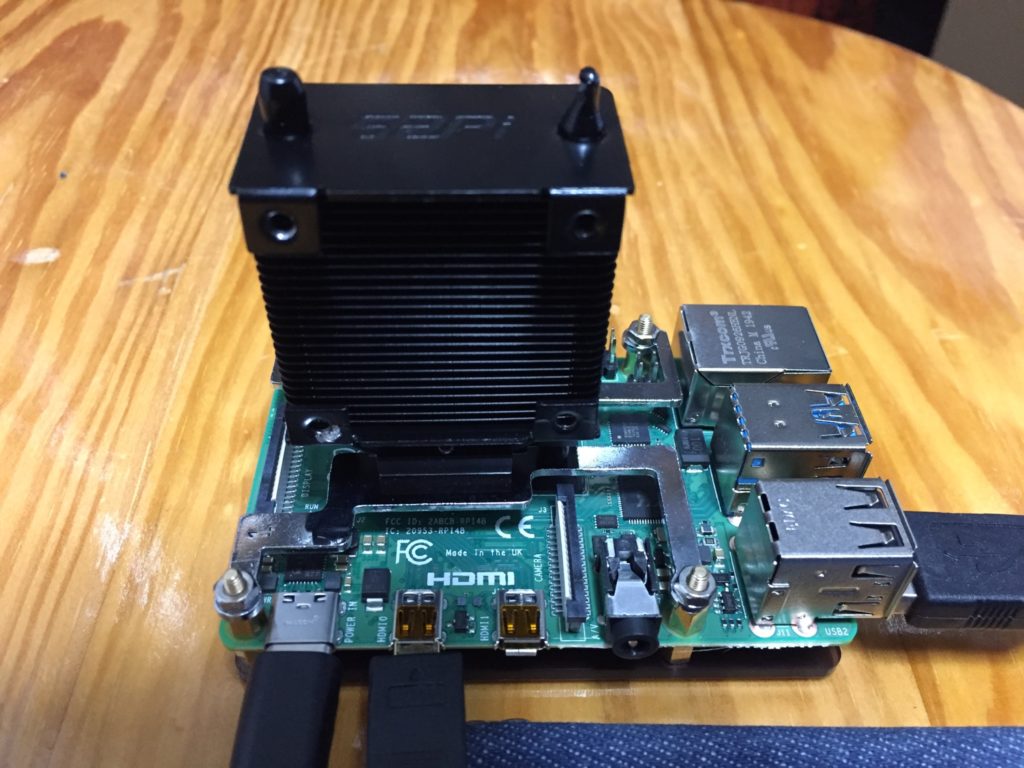

ファンレス通常形態
理想はファンレス運用なので、まずはファンを取り外して計測。
ファンが付いたままでは空気の流れが妨げられそうだったので。
５回連続で負荷テストスクリプトを実行して、最高温度５４℃
ファンレスとして素晴らしい冷却性能！
temp=33.0'C
temp=41.0'C
temp=44.0'C
temp=46.0'C
temp=47.0'C
temp=48.0'C
temp=49.0'C
temp=50.0'C
Elapsed Time: 10:07
temp=50.0'C
temp=51.0'C
temp=51.0'C
temp=51.0'C
temp=51.0'C
temp=52.0'C
temp=52.0'C
temp=53.0'C
Elapsed Time: 10:06
temp=52.0'C
temp=54.0'C
temp=52.0'C
temp=53.0'C
temp=53.0'C
temp=54.0'C
temp=53.0'C
temp=54.0'C
Elapsed Time: 10:06
temp=53.0'C
temp=53.0'C
temp=54.0'C
temp=54.0'C
temp=54.0'C
temp=54.0'C
temp=53.0'C
temp=54.0'C
Elapsed Time: 10:06
temp=53.0'C
temp=54.0'C
temp=54.0'C
temp=54.0'C
temp=54.0'C
temp=53.0'C
temp=54.0'C
temp=54.0'C
Elapsed Time: 10:07ファンレス最適化

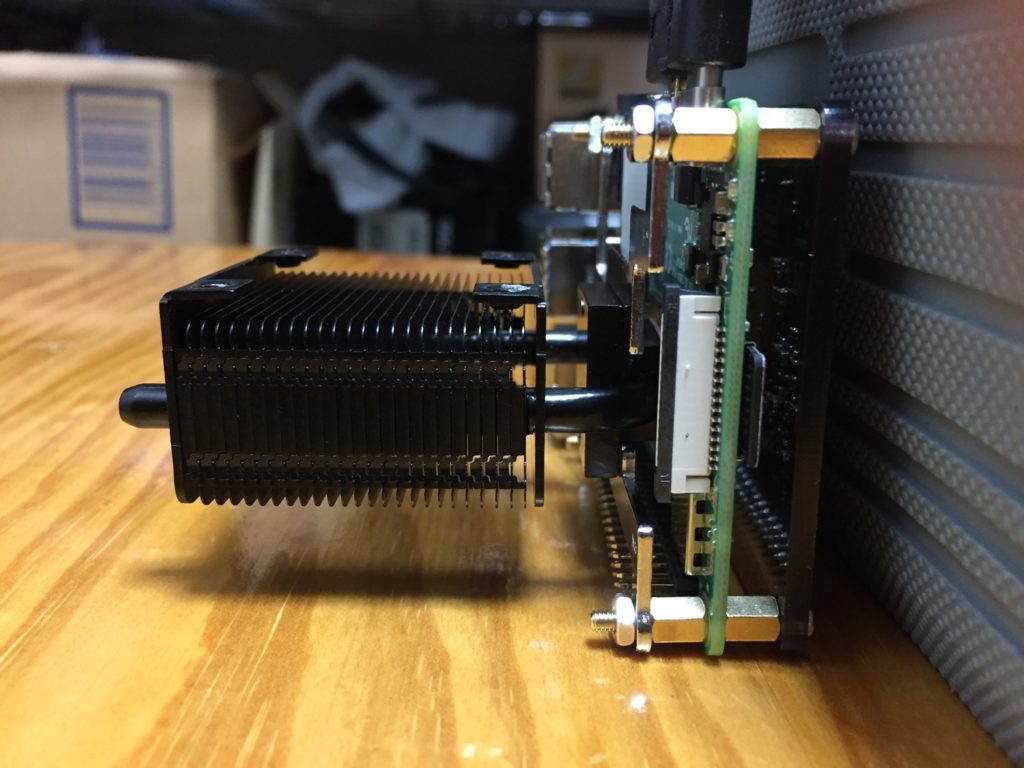

上記ファンレスでの結果が思いの外良かったので更なる欲が出て、より冷却効率が高くなるように、ヒートシンクの空流がスムーズになるように寝かして計測してみた。
５回連続で負荷テストスクリプトを実行して、最高温度５２℃
これだけで２℃の改善。
temp=36.0'C
temp=45.0'C
temp=47.0'C
temp=48.0'C
temp=49.0'C
temp=49.0'C
temp=50.0'C
temp=50.0'C
Elapsed Time: 10:06
temp=49.0'C
temp=50.0'C
temp=51.0'C
temp=50.0'C
temp=50.0'C
temp=51.0'C
temp=50.0'C
temp=51.0'C
Elapsed Time: 10:06
temp=50.0'C
temp=52.0'C
temp=51.0'C
temp=52.0'C
temp=51.0'C
temp=52.0'C
temp=51.0'C
temp=52.0'C
Elapsed Time: 10:06
temp=51.0'C
temp=51.0'C
temp=51.0'C
temp=51.0'C
temp=50.0'C
temp=51.0'C
temp=50.0'C
temp=51.0'C
Elapsed Time: 10:06
temp=50.0'C
temp=51.0'C
temp=51.0'C
temp=51.0'C
temp=50.0'C
temp=50.0'C
temp=51.0'C
temp=51.0'C
Elapsed Time: 10:06ファン電圧3.3V
電源を3.3V にすると、耳を付ける位近づかないと音が聞こえない程に静か。
５回連続で負荷テストスクリプトを実行して、最高温度４２℃
ファンレス時より１０℃低い
temp=32.0'C
temp=39.0'C
temp=40.0'C
temp=40.0'C
temp=40.0'C
temp=40.0'C
temp=41.0'C
temp=40.0'C
Elapsed Time: 10:07
temp=40.0'C
temp=41.0'C
temp=40.0'C
temp=40.0'C
temp=40.0'C
temp=41.0'C
temp=41.0'C
temp=41.0'C
Elapsed Time: 10:06
temp=40.0'C
temp=40.0'C
temp=41.0'C
temp=40.0'C
temp=41.0'C
temp=42.0'C
temp=41.0'C
temp=41.0'C
Elapsed Time: 10:06
temp=42.0'C
temp=40.0'C
temp=41.0'C
temp=41.0'C
temp=41.0'C
temp=41.0'C
temp=40.0'C
temp=41.0'C
Elapsed Time: 10:06
temp=40.0'C
temp=41.0'C
temp=40.0'C
temp=40.0'C
temp=41.0'C
temp=40.0'C
temp=41.0'C
temp=40.0'C
Elapsed Time: 10:06ファン電圧5V
電源を5V にすると、サーといった感じで耳障りではないけど少し離れても聞こえる程度の音量となる。
５回連続で負荷テストスクリプトを実行して、最高温度４０℃
3.3V と比べて２℃しか違わないので、3.3V で十分のようだ
temp=32.0'C
temp=37.0'C
temp=39.0'C
temp=38.0'C
temp=38.0'C
temp=39.0'C
temp=38.0'C
temp=40.0'C
Elapsed Time: 10:06
temp=38.0'C
temp=40.0'C
temp=38.0'C
temp=39.0'C
temp=38.0'C
temp=39.0'C
temp=39.0'C
temp=39.0'C
Elapsed Time: 10:06
temp=39.0'C
temp=39.0'C
temp=39.0'C
temp=38.0'C
temp=39.0'C
temp=38.0'C
temp=40.0'C
temp=38.0'C
Elapsed Time: 10:06
temp=39.0'C
temp=38.0'C
temp=39.0'C
temp=39.0'C
temp=38.0'C
temp=39.0'C
temp=37.0'C
temp=39.0'C
Elapsed Time: 10:06
temp=38.0'C
temp=38.0'C
temp=39.0'C
temp=39.0'C
temp=38.0'C
temp=38.0'C
temp=38.0'C
temp=39.0'C
Elapsed Time: 10:07
